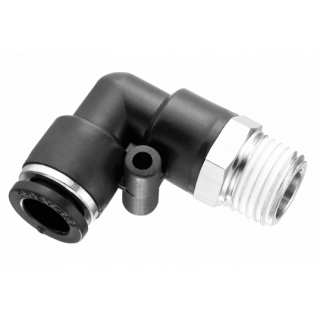

CONEX® 90°-Winkelstück mit konischem Außengewinde - RPC MR

CONEX® 90°-Winkelstück mit konischem Außengewinde - RPC MR

Artikelnummer:: PRERPCMR0400!
HAN:
Hersteller:

Größe
Roh mit Außen-Ø (mm)

Preis auf Anfrage

Lieferzeit auf Anfrage

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

AG BSPT

R 1/8

Für Rohr mit Außen-Ø (mm)

Betriebsdruck

0 bis 10 bar

Temperatur

0°C bis + 60°C

Werkstoff

Polymer und Messing vernickelt

Beschreibung

Artikelnummer	AG BSPT	Für Rohr mit Außen-Ø (mm)
RPC MR0400	R 1/8	4
RPC MR0401	R 1/4	4
RPC MR0500	R 1/8	5
RPC MR0501	R 1/4	5
RPC MR0502	R 3/8	5
RPC MR0503	R 1/2	5
RPC MR0600	R 1/8	6
RPC MR0601	R 1/4	6
RPC MR0602	R 3/8	6
RPC MR0603	R 1/2	6
RPC MR0800	R 1/8	8
RPC MR0801	R 1/4	8
RPC MR0802	R 3/8	8
RPC MR0803	R 1/2	8
RPC MR1000	R 1/8	10
RPC MR1001	R 1/4	10
RPC MR1002	R 3/8	10
RPC MR1003	R 1/2	10
RPC MR1201	R 1/4	12
RPC MR1202	R 3/8	12
RPC MR1203	R 1/2	12
RPC MR1402	R 3/8	14
RPC MR1403	R 1/2	14
RPC MR1602	R 3/8	16
RPC MR1603	R 1/2	16

Abmessungen

Artikelnummer	A mm	B mm	C mm	D mm	E mm
RPC MR0400	25	17.5	10	17.5	10
RPC MR0401	26.5	17.5	14	17.5	10
RPC MR0500	27.5	20.5	12	20	12.8
RPC MR0501	29	20.5	14	20	12.8
RPC MR0502	31.5	20.5	17	20.5	12.8
RPC MR0503	34	20.5	21	21	12.8
RPC MR0600	27.5	20.5	12	20	12.8
RPC MR0601	29	20.5	14	20	12.8
RPC MR0602	31.5	20.5	17	20.5	12.8
RPC MR0603	34	20.5	21	21	12.8
RPC MR0800	29.5	22.5	14	22	13.8
RPC MR0801	31	22.5	14	22	13.8
RPC MR0802	33.5	22.5	17	22.5	13.8
RPC MR0803	36	22.5	21	23	13.8
RPC MR1000	33.2	26.3	17	25.7	16.8
RPC MR1001	34.7	26.3	17	25.7	16.8
RPC MR1002	36.7	26.3	17	25.7	16.8
RPC MR1003	39.2	26.3	21	26.2	16.8
RPC MR1201	35.5	27.8	19	26.5	19.8
RPC MR1202	38	27.8	19	27	19.8
RPC MR1203	40	27.8	21	27	19.8
RPC MR1402	40	29.8	22	29	22.7
RPC MR1403	42	29.8	22	29	22.7
RPC MR1602	41.5	30.8	24	30.5	23.8
RPC MR1603	43.5	30.8	24	30.5	23.8

AG BSPT

R 1/8

Für Rohr mit Außen-Ø (mm)

Betriebsdruck

0 bis 10 bar

Temperatur

0°C bis + 60°C

Werkstoff

Polymer und Messing vernickelt

Beschreibung

Artikelnummer	AG BSPT	Für Rohr mit Außen-Ø (mm)
RPD MR0400	R 1/8	4
RPD MR0401	R 1/4	4
RPD MR0500	R 1/8	5
RPD MR0501	R 1/4	5
RPD MR0502	R 3/8	5
RPD MR0503	R 1/2	5
RPD MR0600	R 1/8	6
RPD MR0601	R 1/4	6
RPD MR0602	R 3/8	6
RPD MR0603	R 1/2	6
RPD MR0800	R 1/8	8
RPD MR0801	R 1/4	8
RPD MR0802	R 3/8	8
RPD MR0803	R 1/2	8
RPD MR1000	R 1/8	10
RPD MR1001	R 1/4	10
RPD MR1002	R 3/8	10
RPD MR1003	R 1/2	10
RPD MR1201	R 1/4	12
RPD MR1202	R 3/8	12
RPD MR1203	R 1/2	12
RPD MR1402	R 3/8	14
RPD MR1403	R 1/2	14
RPD MR1602	R 3/8	16
RPD MR1603	R 1/2	16

Abmessungen

Artikelnummer	A mm	B mm	C mm	D mm
RPD MR0400	21	11.5	10	13.5
RPD MR0401	20	16	14	11
RPD MR0500	22	14	12	14.5
RPD MR0501	21	16	14	12
RPD MR0502	23	19.5	17	12
RPD MR0503	25.5	24	21	12.5
RPD MR0600	22	14	12	14.5
RPD MR0601	21	16	14	12
RPD MR0602	23	19.5	17	12
RPD MR0603	25.5	24	21	12.5
RPD MR0800	27	16	14	19.5
RPD MR0801	24	16	14	15
RPD MR0802	24.5	19.5	17	13.5
RPD MR0803	26	24	21	13
RPD MR1000	28	19.5	17	20.5
RPD MR1001	29	19.5	17	20
RPD MR1002	27	19.5	17	16
RPD MR1003	26	24	21	13
RPD MR1201	33	22	19	24
RPD MR1202	29.5	22	19	18.5
RPD MR1203	27.5	24	21	8
RPD MR1402	33.1	25	22	22.1
RPD MR1403	31.2	25	22	18.2
RPD MR1602	35	27.5	24	24
RPD MR1603	33	27.5	24	20

Inhalt:	1,00 Stück
