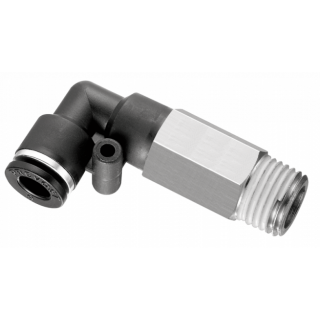

CONEX® 90°-Winkelstück mit langem konischem Außengewinde RPC LR

CONEX® 90°-Winkelstück mit langem konischem Außengewinde RPC LR

Artikelnummer:: PRERPCLR0400!
HAN:
Hersteller:

Größe
Roh mit Außen-Ø (mm)

Preis auf Anfrage

Lieferzeit auf Anfrage

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

AG BSPT

R 1/8

Für Rohr mit Außen-Ø (mm)

Betriebsdruck

0 bis 10 bar

Temperatur

0°C bis + 60°C

Werkstoff

Polymer und Messing vernickelt

Beschreibung

Artikelnummer	AG BSPT	Für Rohr mit Außen-Ø (mm)
RPC LR0400	R 1/8	4
RPC LR0401	R 1/4	4
RPC LR0500	R 1/8	5
RPC LR0501	R 1/4	5
RPC LR0502	R 3/8	5
RPC LR0503	R 1/2	5
RPC LR0600	R 1/8	6
RPC LR0601	R 1/4	6
RPC LR0602	R 3/8	6
RPC LR0603	R 1/2	6
RPC LR0800	R 1/8	8
RPC LR0801	R 1/4	8
RPC LR0802	R 3/8	8
RPC LR0803	R 1/2	8
RPC LR1000	R 1/8	10
RPC LR1001	R 1/4	10
RPC LR1002	R 3/8	10
RPC LR1003	R 1/2	10
RPC LR1201	R 1/4	12
RPC LR1202	R 3/8	12
RPC LR1203	R 1/2	12
RPC LR1402	R 3/8	14
RPC LR1403	R 1/2	14
RPC LR1602	R 3/8	16
RPC LR1603	R 1/2	16

Abmessungen

Artikelnummer	A mm	B mm	C mm	D mm	E mm
RPC LR0400	35.5	17.5	10	28	10
RPC LR0401	37	17.5	14	28	10
RPC LR0500	40.5	20.5	12	33	12.8
RPC LR0501	43.5	20.5	14	34.5	12.8
RPC LR0502	46	20.5	17	35	12.8
RPC LR0503	48.5	20.5	21	35.5	12.8
RPC LR0600	40.5	20.5	12	33	12.8
RPC LR0601	43.5	20.5	14	34.5	12.8
RPC LR0602	46	20.5	17	35	12.8
RPC LR0603	48.5	20.5	21	35.5	12.8
RPC LR0800	44	22.5	14	36.5	13.8
RPC LR0801	45.5	22.5	14	36.5	13.8
RPC LR0802	48	22.5	17	37	13.8
RPC LR0803	50.5	22.5	21	37.5	13.8
RPC LR1000	51.2	26.3	17	43.7	16.8
RPC LR1001	52.7	26.3	17	43.7	16.8
RPC LR1002	54.7	26.3	17	43.7	16.8
RPC LR1003	57.2	26.3	21	44.2	16.8
RPC LR1201	55.5	27.8	19	46.5	19.8
RPC LR1202	58	27.8	19	47	19.8
RPC LR1203	60	27.8	21	47	19.8
RPC LR1402	60.5	29.8	22	49.5	22.7
RPC LR1403	62.5	29.8	22	49.5	22.7
RPC LR1602	62	30.8	24	51	23.8
RPC LR1603	64	30.8	24	51	23.8

AG BSPT

R 1/8

Für Rohr mit Außen-Ø (mm)

Betriebsdruck

0 bis 10 bar

Temperatur

0°C bis + 60°C

Werkstoff

Polymer und Messing vernickelt

Beschreibung

Artikelnummer	AG BSPT	Für Rohr mit Außen-Ø (mm)
RPD MR0400	R 1/8	4
RPD MR0401	R 1/4	4
RPD MR0500	R 1/8	5
RPD MR0501	R 1/4	5
RPD MR0502	R 3/8	5
RPD MR0503	R 1/2	5
RPD MR0600	R 1/8	6
RPD MR0601	R 1/4	6
RPD MR0602	R 3/8	6
RPD MR0603	R 1/2	6
RPD MR0800	R 1/8	8
RPD MR0801	R 1/4	8
RPD MR0802	R 3/8	8
RPD MR0803	R 1/2	8
RPD MR1000	R 1/8	10
RPD MR1001	R 1/4	10
RPD MR1002	R 3/8	10
RPD MR1003	R 1/2	10
RPD MR1201	R 1/4	12
RPD MR1202	R 3/8	12
RPD MR1203	R 1/2	12
RPD MR1402	R 3/8	14
RPD MR1403	R 1/2	14
RPD MR1602	R 3/8	16
RPD MR1603	R 1/2	16

Abmessungen

Artikelnummer	A mm	B mm	C mm	D mm
RPD MR0400	21	11.5	10	13.5
RPD MR0401	20	16	14	11
RPD MR0500	22	14	12	14.5
RPD MR0501	21	16	14	12
RPD MR0502	23	19.5	17	12
RPD MR0503	25.5	24	21	12.5
RPD MR0600	22	14	12	14.5
RPD MR0601	21	16	14	12
RPD MR0602	23	19.5	17	12
RPD MR0603	25.5	24	21	12.5
RPD MR0800	27	16	14	19.5
RPD MR0801	24	16	14	15
RPD MR0802	24.5	19.5	17	13.5
RPD MR0803	26	24	21	13
RPD MR1000	28	19.5	17	20.5
RPD MR1001	29	19.5	17	20
RPD MR1002	27	19.5	17	16
RPD MR1003	26	24	21	13
RPD MR1201	33	22	19	24
RPD MR1202	29.5	22	19	18.5
RPD MR1203	27.5	24	21	8
RPD MR1402	33.1	25	22	22.1
RPD MR1403	31.2	25	22	18.2
RPD MR1602	35	27.5	24	24
RPD MR1603	33	27.5	24	20

Inhalt:	1,00 Stück
