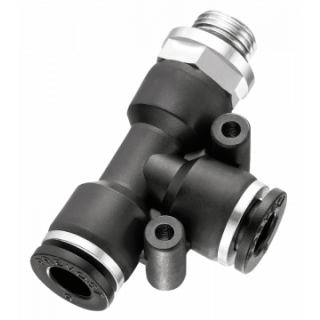

CONEX® T-Stück mit seitlichem zylindrischem Außengewinde - RPT AG

CONEX® T-Stück mit seitlichem zylindrischem Außengewinde - RPT AG

Artikelnummer:: PRERPTAG0400!
HAN:
Hersteller:

Größe
Rohr mit Außen-Ø (mm)

Preis auf Anfrage

Lieferzeit auf Anfrage

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

AG BSPP

G 1/8

Für Rohr mit Außen-Ø (mm)

Betriebsdruck

0 bis 10 bar

Temperatur

0°C bis + 60°C

Werkstoff

Polymer und Messing vernickelt

Beschreibung

Artikelnummer	AG BSPP	Für Rohr mit Außen-Ø (mm)
RPT AG0400	G 1/8	4
RPT AG0401	G 1/4	4
RPT AG0500	G 1/8	5
RPT AG0501	G 1/4	5
RPT AG0502	G 3/8	5
RPT AG0503	G 1/2	5
RPT AG0600	G 1/8	6
RPT AG0601	G 1/4	6
RPT AG0602	G 3/8	6
RPT AG0603	G 1/2	6
RPT AG0800	G 1/8	8
RPT AG0801	G 1/4	8
RPT AG0802	G 3/8	8
RPT AG0803	G 1/2	8
RPT AG1000	G 1/8	10
RPT AG1001	G 1/4	10
RPT AG1002	G 3/8	10
RPT AG1003	G 1/2	10
RPT AG1201	G 1/4	12
RPT AG1202	G 3/8	12
RPT AG1203	G 1/2	12
RPT AG1402	G 3/8	14
RPT AG1403	G 1/2	14
RPT AG1602	G 3/8	16
RPT AG1603	G 1/2	16

Abmessungen

Artikelnummer	A mm	B mm	C mm	D mm	E mm
RPT AG0400	41.1	17.5	12	35.6	10
RPT AG0401	41.5	17.5	14	35.5	10
RPT AG0500	47.5	20.5	12	42	12.8
RPT AG0501	48	20.5	14	42	12.8
RPT AG0502	49.5	20.5	17	43	12.8
RPT AG0503	50.5	20.5	21	42.5	12.8
RPT AG0600	47.5	20.5	12	42	12.8
RPT AG0601	48	20.5	14	42	12.8
RPT AG0602	49.5	20.5	17	43	12.8
RPT AG0603	50.5	20.5	21	42.5	12.8
RPT AG0800	52	22.5	14	46.5	13.8
RPT AG0801	52	22.5	14	46	13.8
RPT AG0802	53.5	22.5	17	47	13.8
RPT AG0803	54.5	22.5	21	46.5	13.8
RPT AG1000	60	26.3	17	54.5	16.8
RPT AG1001	60.5	26.3	17	54.5	16.8
RPT AG1002	60.5	26.3	17	54	16.8
RPT AG1003	61.5	26.3	21	53.5	16.8
RPT AG1201	62.8	27.8	19	56.8	19.8
RPT AG1202	62.3	27.8	19	55.8	19.8
RPT AG1203	63.3	27.8	21	55.3	19.8
RPT AG1402	70.3	31	22	63.8	22.7
RPT AG1403	69.5	31	22	61.5	22.7
RPT AG1602	75.3	32.3	24	68.8	23.8
RPT AG1603	72.8	32.3	24	64.8	23.8

AG BSPT

R 1/8

Für Rohr mit Außen-Ø (mm)

Betriebsdruck

0 bis 10 bar

Temperatur

0°C bis + 60°C

Werkstoff

Polymer und Messing vernickelt

Beschreibung

Artikelnummer	AG BSPT	Für Rohr mit Außen-Ø (mm)
RPD MR0400	R 1/8	4
RPD MR0401	R 1/4	4
RPD MR0500	R 1/8	5
RPD MR0501	R 1/4	5
RPD MR0502	R 3/8	5
RPD MR0503	R 1/2	5
RPD MR0600	R 1/8	6
RPD MR0601	R 1/4	6
RPD MR0602	R 3/8	6
RPD MR0603	R 1/2	6
RPD MR0800	R 1/8	8
RPD MR0801	R 1/4	8
RPD MR0802	R 3/8	8
RPD MR0803	R 1/2	8
RPD MR1000	R 1/8	10
RPD MR1001	R 1/4	10
RPD MR1002	R 3/8	10
RPD MR1003	R 1/2	10
RPD MR1201	R 1/4	12
RPD MR1202	R 3/8	12
RPD MR1203	R 1/2	12
RPD MR1402	R 3/8	14
RPD MR1403	R 1/2	14
RPD MR1602	R 3/8	16
RPD MR1603	R 1/2	16

Abmessungen

Artikelnummer	A mm	B mm	C mm	D mm
RPD MR0400	21	11.5	10	13.5
RPD MR0401	20	16	14	11
RPD MR0500	22	14	12	14.5
RPD MR0501	21	16	14	12
RPD MR0502	23	19.5	17	12
RPD MR0503	25.5	24	21	12.5
RPD MR0600	22	14	12	14.5
RPD MR0601	21	16	14	12
RPD MR0602	23	19.5	17	12
RPD MR0603	25.5	24	21	12.5
RPD MR0800	27	16	14	19.5
RPD MR0801	24	16	14	15
RPD MR0802	24.5	19.5	17	13.5
RPD MR0803	26	24	21	13
RPD MR1000	28	19.5	17	20.5
RPD MR1001	29	19.5	17	20
RPD MR1002	27	19.5	17	16
RPD MR1003	26	24	21	13
RPD MR1201	33	22	19	24
RPD MR1202	29.5	22	19	18.5
RPD MR1203	27.5	24	21	8
RPD MR1402	33.1	25	22	22.1
RPD MR1403	31.2	25	22	18.2
RPD MR1602	35	27.5	24	24
RPD MR1603	33	27.5	24	20

Inhalt:	1,00 Stück
